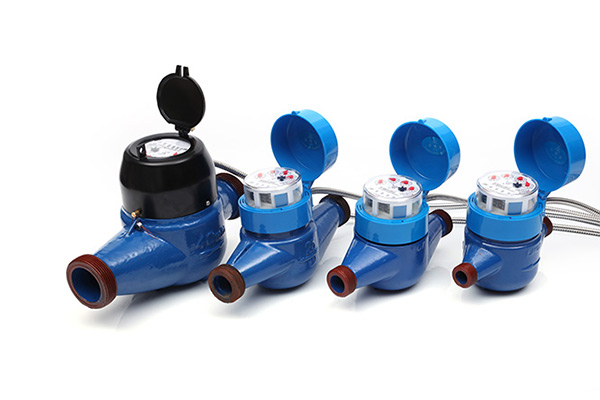

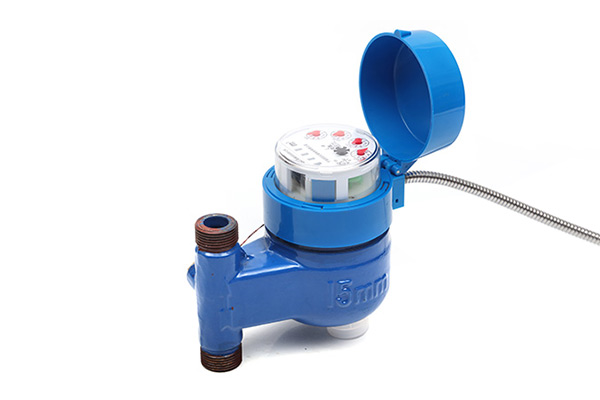

產品概述

　　光電直讀遠傳水表是我公司針對日常用水的實際需要，自行研制的一款便于遠程抄表及控制的智能水表。它采用M-BUS/RS485總線方式通訊，實現水表使用水量的遠程直讀，有效地避免了管理部門上門抄表。本產品還具備閥門控制功能(可選)，方便管理部門對水表的用水情況進行控制，使得遠程抄表及控制變得更便捷、可靠，在節約人力、物力和財力的同時，有效地提高了生產力。

　　本類型水表符合GB/T778-2018《飲用冷水水表和熱水水表》和CJ/T224-2012《電子遠傳水表》的技術要求。通信規約遵循CJ/T188-2004《戶用計量?jī)x表數據傳輸技術條件》、DL/T645-2007《多功能電能表通信協議》、GB-T19582.1-2008《基于Modbus協議的工業自動化網絡規范 第1部分：Modbus應用協議》，也可根據客戶需求定制通信協議。

性能特點

　　1.零誤差：利用獨特的編碼技術，抄表瞬間供電直接讀取計數器字輪位置狀態，譯碼后遠傳至系統計算機在抄表界面上顯示與水表窗口示值相同的數字。不受時間和環境而出現判讀困難和誤碼。系統數據與基表數據完全相同，真正達到零誤差實時抄表。

　　2.無源直讀：平時無需供電，只需在抄表瞬間供電，故障率和功耗低，使用壽命長。

　　3.不影響表計計量精度：表計傳感器部分與表計內的計數器等裝置沒有機械接觸，不影響原有計量精度，徹底解決了水表計量精度的問題。

　　4.電磁兼容：EMC測試達到國家標準要求，克服了水表受外界電磁干擾的影響其穩定性的難題。

　　5.施工管理方便：每個表計有屬于本表的唯一地址編碼，現場方便管理維護。

　　6.故障保護：針對總線開路、短路空閑等設有故障保護裝置。

　　7.防護等級：整體防護等級達到IP65。

流量參數

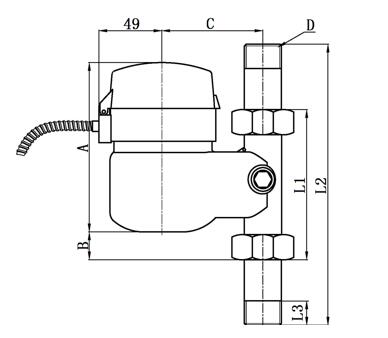

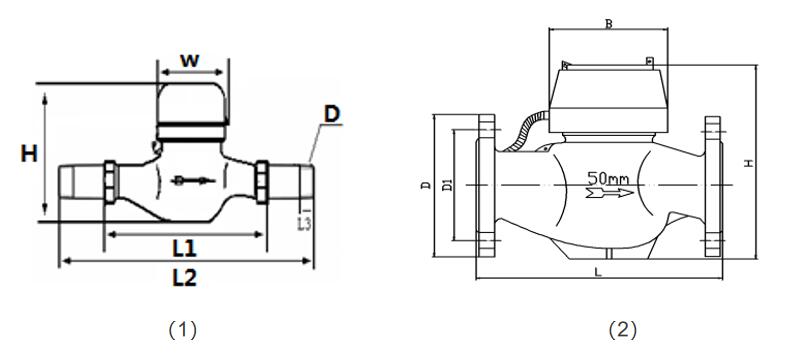

外形尺寸

注意事項

1、同一個系統中，光電直讀遠傳水表的表計地址不能重復設置。

2、Mbus接口的水表的兩根線纜不區分正負極。

3、RS485接口的水表的四根線纜嚴格區分極性，連線時應根據不同色碼分別對接。

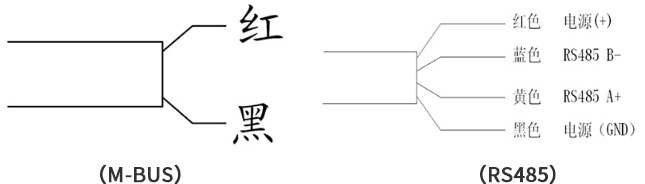

4、接線圖如下：

安裝說明

　　光電直讀遠傳水表在安裝前首先需要讀取并記錄表計地址，確保表內電子編碼與表盤序列號一致。

　　水表的安裝必須符合國標GB/T778.2的安裝要求。

　　水表的口徑應根據安裝管道的口徑和經常使用的流量小于或接近水表的常用流量而定，安裝位置應避免曝曬、水淹、冰凍和污染，應方便拆裝和讀數。

　　水表必須水平安裝，水流方向與箭頭指示方向一致并保證表頭讀數度盤顯示面向上。

　　新裝水表前，應先清除管道內的砂石、麻絲等雜物，以免造成水表故障。

　　水表若裝在鍋爐進水端時，要防止鍋爐熱水及蒸汽回流而損壞水表內部機件，最好在水表出水口處加裝止回閥。

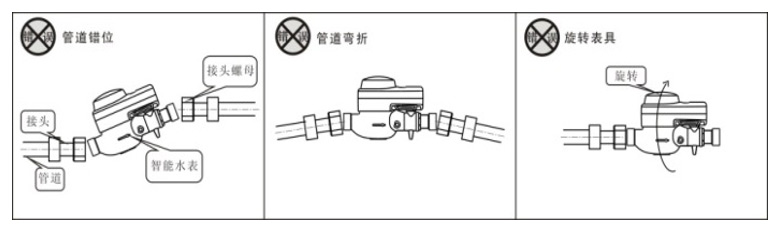

　　將表接頭套入接頭螺母后安裝到管道上，然后扭轉接頭螺母將水表安裝到管道上，保持水表讀數度盤水平向上，水表與管道連接時不應受過大的折彎力，以免損壞水表接口斷裂。禁止出現如下圖所示的安裝方式：
