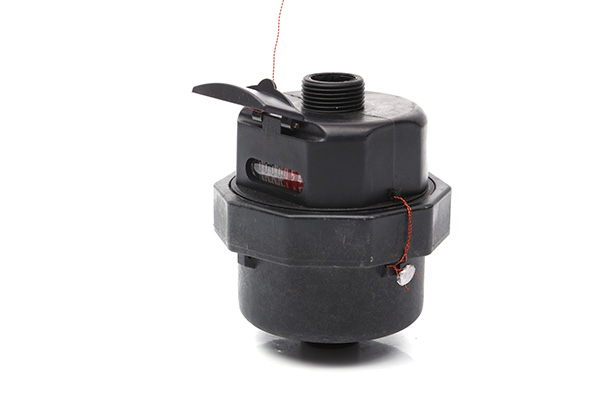

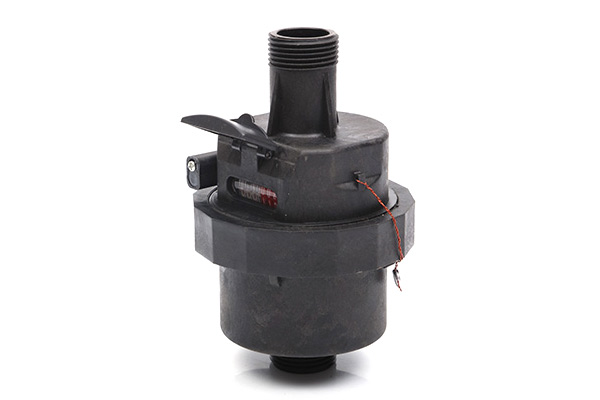

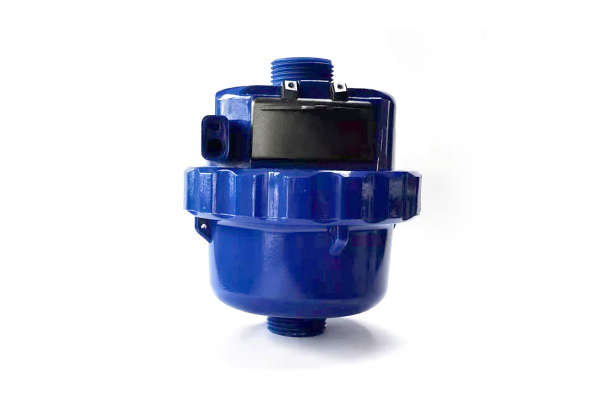

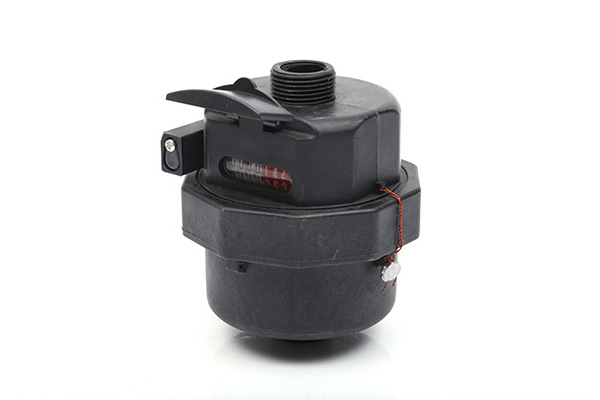

容積式水表(尼龍塑殼)
精度級別：2級
機芯方式：容積式
基表材質：銅
測量范圍：R200\160
安裝環境：B級
脈沖輸出：選配
品牌名稱：靈波、國信
產品產地：浙江寧波
生產廠家：寧波國信儀表科技有限公司
詢價熱線：+8613355900125
產品詳情
視頻實拍
容積式水表(尼龍塑殼)視頻實拍

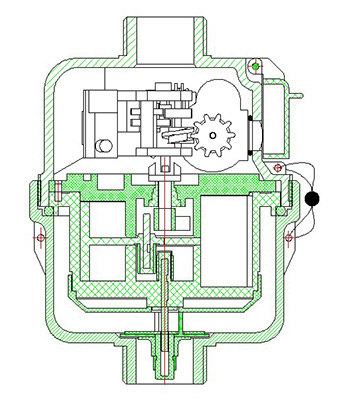

結構原理
本款容積式水表采用尼龍塑料材質，是一種安裝在封閉管道中，由一些被逐步充滿和排放流體的已知容積的容室和憑借流體驅動的機構組成的一種水表。
水表內部的活塞在流體差壓作用下使活塞產生轉動力矩，隨著活塞的轉動，流體從流入口流向流出口，這時活塞作偏心旋轉運動。運動過程中，活塞和計量杯之間形成一定容積的空間，使水流充滿這一空間，且隨著活塞的轉動，把流體送向流出口，測量活塞的旋轉次數，求出由該空間給出的體積量，從而求出流過的水流的體積 。

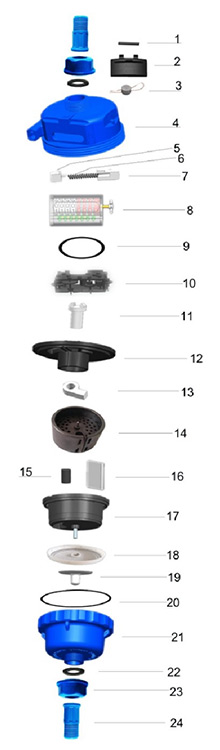

結構拆分
 | LXH-15A/20A | |||
| 序號 | 名稱 | 數量 | 材料 | |
| 1 | 銷釘 | 1 | 1Cr18Ni9 | |
| 2 | 小表蓋 | 1 | ABS | |
| 3 | 鉛封/鉛封絲 | 1 | pb/1Cr18Ni9 | |
| 4 | 上殼體 | 1 | PA66 | |
| 5 | 夾緊架滑塊 | 1 | POM | |
| 6 | 彈簧 | 1 | 1Cr18Ni9 | |
| 7 | 夾緊架 | 1 | POM | |
| 8 | 計數機構 | 1 | 組件 | |
| 9 | 0型圈2 | 1 | 丁腈橡膠 | |
| 10 | 減速機構 | 1 | 組件 | |
| 11 | 傳動軸 | 1 | POM | |
| 12 | 蓋板 | 1 | 苯墨合金H88 | |
| 13 | 拔叉桿 | 1 | POM | |
| 14 | 活塞 | 1 | 苯墨合金H88 | |
| 15 | 計量室轉套 | 1 | PA66 | |
| 16 | 計量室插片 | 1 | POM | |
| 17 | 計量室 | 1 | 苯墨合金H88 | |
| 18 | 濾水網 | 1 | ABS | |
| 19 | 止回閥 | 1 | 組件 | |
| 20 | 0型圈3 | 1 | 丁腈橡膠 | |
| 21 | 下殼體 | 1 | PA66 | |
| 22 | 接管密封墊 | 2 | 丁腈橡膠 | |
| 23 | 接管 | 2 | PA66 | |
| 24 | 接管螺母 | 2 | PA66 | |
